MX 730/1


 MX-730/1

Normes
CEI/EN 62851-1/CEI/HD 60364-7-722

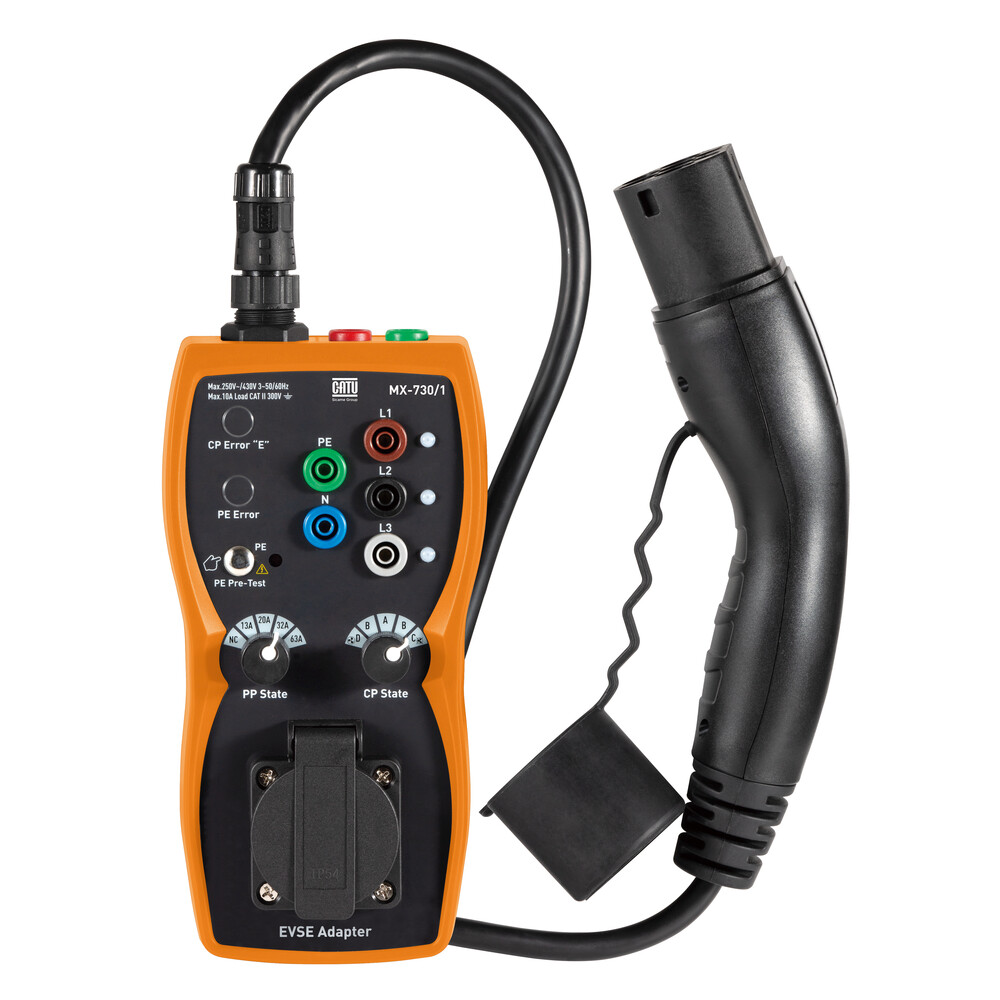

Adaptateur de test pour la station de recharge de véhicules électriques

Utilisation :

Simuler le branchement d’un véhicule électrique à la borne de recharge testée, déclencher le processus de charge en sélectionnant les états PP et CP et générer des erreurs pour contrôler les fonctions de sécurité.



Caractéristiques :

Pré-test PE

Oui

Simulation PP

NC/13A/20A/32A/63A

États CP

A (Outil électrique non connecté)

B (Véhicule électrique connecté, pas prêt à charger)

C (Véhicule électrique connecté, pas de ventilation nécessaire, prêt à charger)

D (Véhicule électrique branché, ventilation nécessaire, prêt à charger)

CP Erreur "E"

Ouvert/Fermé

Défaut T PE (défaut à la terre)

 Ouvert/Fermé

Bornes de mesure L1, L2, L3, N et PE

 Max. 250/430V.CAT II 300V,max.10A.

Prise secteur

Max.250V, CAT II300V, courant admissible max.10A.

Tension d'entrée

Jusqu'à 250V (système monophasé) / jusqu'à 430V (système triphasé), 50/60HZ, rnax1OA.

Cordon de test de type 2

Mode de charge AC 3 conforme à IEC62196-2 prise type 2 ou câble fixe avec connecteur véhicule (Type 2.7P triphasé).

Composition :

- 1 Adaptateur de test pour borne IRVE





Fiche produit

Brochure1

Référence Fréquence Catégorie Tension alternative Dimensions (mm)
MX-730/1 50/60HZ 300VCATII 250V - single phase 430V - three phase 227 x 109 x 63 mm (adapter) - 250 x 115 x 61 mm

Produits Associés

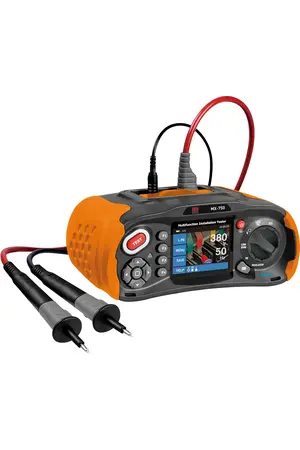

MX-750
